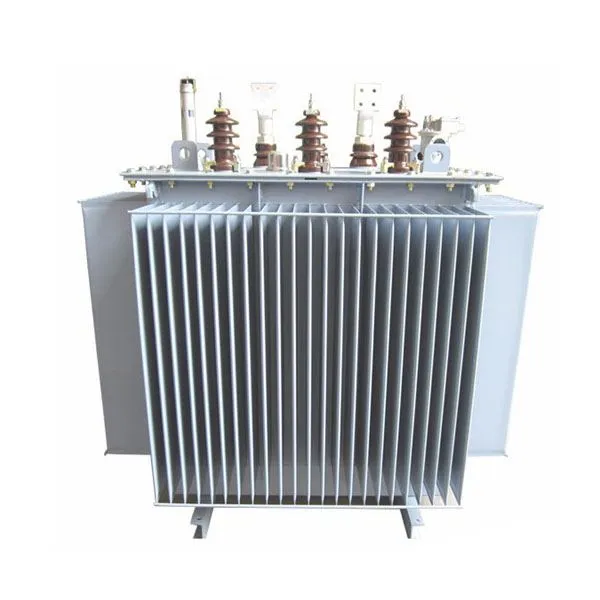

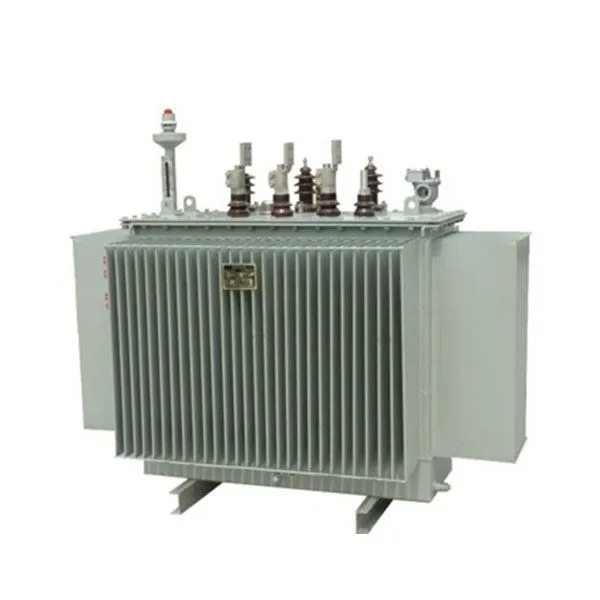

Transformateur triphasé immergé dans l'huile 35 kV

Description des paramètres

Y a-t-il une place : Oui

Marque : Transformateur Tailong

Traitement personnalisé : Oui

Tension nominale : 6300 Capacité nominale : 10-63000

Perte de charge : 500 Tension d'impédance : 4,0

Taille: 980 * 1200 * 980

Numéro de matériel : 1 Modèle : S9 s11 s13 scb10 scb13

Spécification : type de boîte sèche immergée dans l'huile

Emballage : oui

Traitement : oui

Forme du noyau : type E Méthode de régulation de tension : régulation de tension en charge

Rendement : 10000

Instructions de commande pour transformateur de distribution

A. capacité nominale;

B. Tension nominale de tension supérieure et inférieure, plage de prises (6, 10, 11, 12, en option, personnalisable)

C. Libellé du groupe conjoint ;

(Yyn0,Dyn11,Dyn5, personnalisable)

D. impédance tension ;

(4-6%, personnalisable)

E. Plage de taraudage ;

(±5%, ±2x2,5%, personnalisable)

F, fréquence;

(50 Hz, 60 Hz)

G. Autres demandes (spéciales).

Caractéristiques de performance du transformateur immergé dans l'huile :

Les enroulements basse tension des transformateurs immergés dans l'huile adoptent généralement une structure cylindrique d'enroulement et de pompage en feuille de cuivre, à l'exception de la petite capacité des fils de cuivre.

L'enroulement haute tension adopte une structure cylindrique multicouche pour équilibrer la distribution ampère-tours de l'enroulement, avec une faible fuite magnétique, une résistance mécanique élevée et une forte résistance aux courts-circuits.

Le noyau de fer et l'enroulement sont serrés au moyen de leurs propres mesures. Les pièces de fixation telles que la hauteur de l'appareil et les câbles basse tension sont équipées d'écrous autobloquants. La structure sans noyau de levage est adoptée pour résister aux chocs du transport.

La bobine et le noyau sont séchés sous vide, et l'huile du transformateur est filtrée sous vide et remplie d'huile pour réduire l'humidité à l'intérieur du transformateur.

Le réservoir d'huile est en tôle ondulée, qui a une fonction de respiration pour compenser le changement de volume d'huile causé par le changement de température. Par conséquent, le produit n'a pas de réservoir de stockage d'huile, ce qui réduit évidemment la hauteur du transformateur.

Étant donné que la tôle ondulée remplace le réservoir de stockage d'huile, l'huile du transformateur est isolée du monde extérieur, ce qui empêche efficacement l'entrée d'oxygène et d'eau et entraîne une baisse des performances d'isolation.

Selon les cinq performances ci-dessus, le transformateur immergé dans l'huile n'a pas besoin de changer l'huile en fonctionnement normal, ce qui réduit considérablement les coûts de maintenance du transformateur et prolonge la durée de vie du transformateur.
