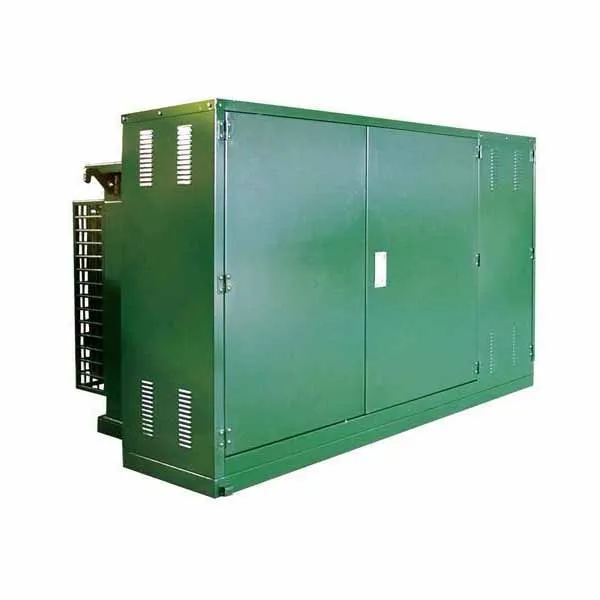

Poste électrique préfabriqué de type ZBW

Caractéristiques structurelles

La structure du cadre de la coque du boîtier est en acier profilé et en acier d'angle. Il présente une résistance mécanique élevée. La coque est constituée d'une plaque en alliage d'aluminium et d'autres matériaux. La surface est lisse et plate, le produit est beau et généreux et présente de bonnes performances anticorrosion. La base de l'armoire est à 300 à 600 mm au-dessus de la fondation.

Toutes les portes de l'armoire sont ouvertes vers l'extérieur, l'angle d'ouverture est supérieur à 90 degrés et le dispositif de réglage est réglé. Il est équipé d'une poignée, d'un loquet sombre et d'une serrure sombre qui protège contre la pluie, le blocage et la rouille. Les armoires sont toutes des structures étanches et antivol ; afin de garantir que la température de tous les équipements électriques ne dépasse pas sa température maximale autorisée lorsqu'ils fonctionnent à une température ambiante normale, l'armoire est dotée de suffisamment d'aérations naturelles et de mesures d'isolation.

Le boîtier du poste électrique préfabriqué est équipé d'un conducteur de mise à la terre spécial, et le conducteur de mise à la terre est équipé de bornes de connexion fixes connectées à la grille de mise à la terre, dont le nombre est supérieur à deux, et il y a une marque de mise à la terre évidente. La borne de mise à la terre est un boulon en cuivre d'un diamètre d'au moins 12 mm. Le conducteur de mise à la terre est constitué d'une bande de cuivre et sa densité de courant n'est pas supérieure à 200 A/mm2. La surface portante n'est pas inférieure à 30 mm2 et il ne surchauffe pas et n'affecte pas la sécurité des objets environnants lorsque le courant de court-circuit maximal circule. Les courants dynamiques et thermiquement stables à appliquer au conducteur de mise à la terre dédié doivent être adaptés à la méthode de mise à la terre de l'unité de distribution d'énergie haute tension.

Exigences de base en matière de construction

◎ La force de base requise est de 100 kPa ou plus.

◎ La fondation est située à une altitude plus élevée, drainée de l'extérieur, en utilisant du mortier de ciment de brique rouge, et les murs intérieurs et extérieurs ont une épaisseur de 20 mm avec du mortier de ciment 1:2, mélangé à 3% d'agent imperméabilisant.

◎ Le fond de la salle des câbles doit être légèrement incliné vers le côté du tuyau de collecte d'eau pour éviter l'accumulation d'eau.

◎ Le volet est soudé avec un œil en forme de losange en treillis d'acier 150x300 (10x20), et les griffes de soudage du cadre extérieur du volet sont enterrées dans le mur.

◎ La construction des fondations doit être conforme aux dispositions pertinentes du JGJ16-83 « Règlement technique pour la conception électrique des bâtiments ».

◎ La méthode de mise à la terre du tronc et du pôle de mise à la terre est toujours effectuée comme d'habitude. Une fois le tronc de mise à la terre retiré de la tranchée de câbles, il peut être disposé le long de l'armoire du réseau en anneau. Le pôle de mise à la terre peut également être étendu d'un côté. La résistance de mise à la terre requise est inférieure ou égale à 4 Ω.

◎ Les dimensions indiquées sur la figure sont des valeurs recommandées.

◎ Pour la commodité de l'utilisateur, le puits de câble peut être réglé dans trois ou quatre directions en fonction de la situation réelle sur site.

Notre produit

Conditions commerciales:

1. Paiement : 1) 30 % à l'avance, le solde de 70 % doit être payé avant l'expédition. 2) L/C
2. Port de chargement : port de Shanghai, de Lianyungang ou de Qingdao
3. Remises : offertes en fonction des quantités commandées
4. Délai de livraison : 7-15 jours selon les quantités commandées.

Emballage et expédition

Détails de l'' emballage
1) coffret/ensemble en bois
2) Forfait spécial requis par les clients.
Délai de livraison : Expédié sous 7 jours après le paiement
